Jordspett / Jordspjut AKO Pro T-Profil 120 cm 10-pack med 6 mm anslutningsskruv

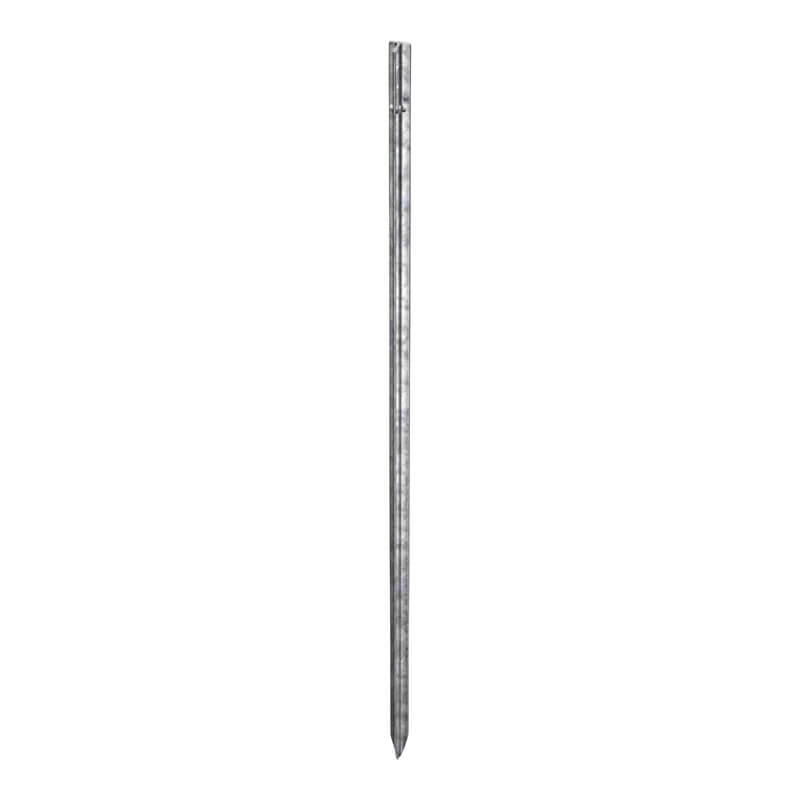

10-pack med kraftiga AKO Pro jordspett i varmförzinkat stål för permanent jordning av elstängsel. Varje jordspett är 120 cm långt och är konstruerat så att ungefär 1 meter kan drivas ner i marken samtidigt som anslutningspunkten finns kvar ovan jord.

Paketet passar särskilt bra när ett nytt jordningssystem ska byggas till ett kraftigare elstängselaggregat eller när en befintlig jordning behöver byggas ut med flera jordspett.

Varje spett har anslutningshål för M6, M8 och M12 samt en M6-skruv i rostfritt stål för anslutning av jordkabel.

Fördelar med AKO Pro jordspett 10-pack

• 10 st jordspett för större jordningssystem
• 120 cm total längd per jordspett
• Cirka 1 meter kan drivas ner i marken
• Förstärkt och stabil profil
• Varmförzinkat stål
• Anslutningshål för M6, M8 och M12
• M6-skruv i rostfritt stål på varje jordspett
• Avsett för permanent jordning av elstängsel
• AKO rekommenderar cirka 3 meters avstånd mellan flera jordspett

För större jordningssystem

Ett kraftigare elstängselaggregat behöver normalt flera jordspett för att jordningssystemet ska kunna leda tillbaka stängselpulsen effektivt genom marken.

När ett djur rör vid den strömförande tråden går strömmen genom djuret ner i marken och tillbaka till aggregatet via jordspetten. Om kontakten mellan jordspetten och marken är för dålig blir stöten svagare även om aggregatet fungerar som det ska.

Ett 10-pack är därför ett praktiskt val när flera jordelektroder behövs redan från början eller när man vill ha möjlighet att bygga ut jordningen efter att systemet har kontrollerats genom mätning.

Mer om dimensionering och uppbyggnad av hela systemet finns under jordning för elstängsel.

Cirka en meter i marken per jordspett

En viktig fördel med 120 cm-versionen är att ungefär 1 meter av varje jordspett kan hamna i marken, samtidigt som en del av spettet finns kvar ovan jord för kabelanslutningen.

Det gör 120 cm-spetten enkla att använda när jordningssystemet ska dimensioneras.

Vid normala markförhållanden använder vi som praktisk tumregel:

Cirka 1 meter jordspett i marken per joule maximal utgående impulsenergi från aggregatet.

På LG brukar vi sammanfatta det som:

Lika antal joule, lika antal meter jordning.

Ett aggregat med exempelvis 5 J maximal utgående impulsenergi ger alltså som utgångspunkt omkring 5 meter sammanlagd jordspettslängd i marken.

Om aggregattillverkaren anger ett särskilt antal jordspett för det aktuella aggregatet ska den rekommendationen användas i första hand.

Förstärkt profil för permanent installation

AKO Pro-jordspetten är konstruerade för permanenta jordningssystem där spetten ska tåla nedslagning och långvarig användning i mark.

Den förstärkta stålprofilen ger hög mekanisk stabilitet och är gjord för att motstå böjning vid nedslagning.

Det innebär däremot inte att hård eller stenig mark automatiskt ger bra elektrisk jordning. Jordningens funktion beror fortfarande i hög grad på markens fuktighet och ledningsförmåga.

Varmförzinkat stål

Jordspetten är tillverkade i varmförzinkat stål för ett bra korrosionsskydd vid permanent användning i mark.

Korrosion kan med tiden försämra både jordspetten och de elektriska anslutningarna. Kontrollera därför regelbundet skruvar, kabelskor och övriga kontaktpunkter.

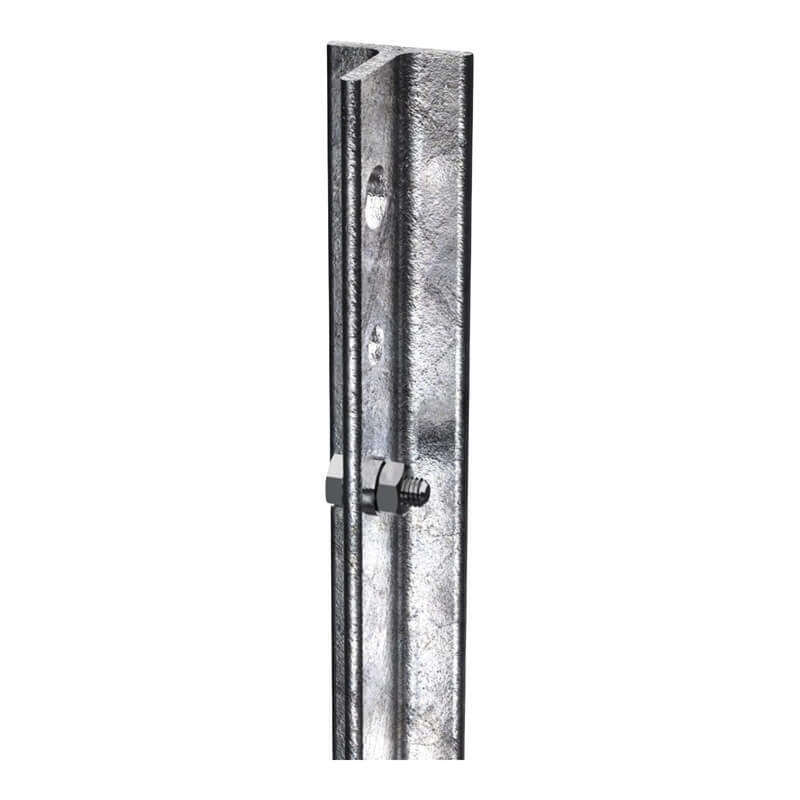

M6, M8 och M12 anslutningshål

Varje jordspett har tre anslutningshål:

• M6
• M8
• M12

En M6-skruv i rostfritt stål medföljer på varje jordspett och ger en färdig anslutningspunkt för jordkabeln.

M8- och M12-hålen gör det möjligt att använda andra lämpliga kabelskor eller anslutningsdetaljer beroende på hur jordningssystemet är uppbyggt.

En större anslutningsbult innebär inte i sig bättre jordning. Det viktiga är att kabel, kabelsko och anslutning passar ihop och ger god metallisk kontakt.

För anslutning mellan aggregatet och jordningssystemet finns dubbelisolerad matarkabel för elstängsel.

Placering av jordspetten

Placera jordspetten i mark som håller fukt så länge som möjligt.

Fuktig jord ger normalt bättre jordningsförhållanden än torr sand, grus eller mycket stenig mark.

När flera jordspett används rekommenderar AKO cirka 3 meters avstånd mellan spetten.

Med tio jordspett blir jordningssystemet därför ganska omfattande om samtliga används. Det är viktigt att inte placera spetten tätt bara för att spara plats, eftersom man då får sämre nytta av varje ytterligare jordelektrod.

Vid mycket torr eller dåligt ledande mark kan bättre placering, fler jordspett eller jordförbättring med Bentonit behövas.

Hur många av de tio jordspetten behöver jag?

Att paketet innehåller tio jordspett betyder inte att alla alltid måste användas.

Hur många som behövs beror bland annat på:

• aggregatets maximala utgående impulsenergi
• markens fuktighet och ledningsförmåga
• aggregattillverkarens rekommendation
• resultatet från jordningstestet

Fördelen med 10-packet är att du kan bygga ett större system från början eller komplettera jordningen stegvis om mätningen visar att fler jordspett behövs.

Det är jordningstestet som avgör om jordningen verkligen räcker.

Använd rätt kabel och anslutningar

Ett bra jordspett hjälper inte om kabelanslutningen är dålig.

Använd kabel och anslutningsdetaljer avsedda för elstängsel. Mellan aggregatet och jordningssystemet används normalt högspänningsisolerad matarkabel där ledningen behöver vara isolerad.

Se till att kabelskor, skruvar och andra anslutningar sitter ordentligt och har god metallisk kontakt.

Lösa eller korroderade anslutningar kan försämra ett jordningssystem som i övrigt är korrekt dimensionerat.

Kontrollera jordningen efter installation

Den färdiga jordningen bör kontrolleras när stängslet är belastat.

Som praktiskt målvärde används ofta omkring 300 V eller lägre på jordningssystemet vid ett korrekt utfört belastningstest. Om aggregattillverkaren anger en annan testmetod eller ett särskilt gränsvärde ska den användas.

Om jordspänningen är för hög kan jordningen behöva kompletteras med fler jordspett, bättre placering eller andra jordningsåtgärder.

Se vår guide för test av jordning för en mer detaljerad genomgång.

Tekniska uppgifter

När passar 10-pack?

10-packet är framför allt ett bra val när:

• ett större jordningssystem ska byggas från början
• ett kraftigare aggregat kräver flera jordspett
• en befintlig jordning ska byggas ut
• du vill ha extra jordspett tillgängliga om jordningstestet visar att systemet behöver kompletteras

120 cm-versionen är särskilt praktisk eftersom varje jordspett ger ungefär en meter faktisk jordspettslängd i marken.

Dimensionera jordningen efter aggregatet, placera jordspetten i bra mark och kontrollera sedan resultatet genom mätning.
