Bentonit vid jordning av elstängsel

Bentonit används för att förbättra jordningen till elstängsel i torr, sandig eller dåligt ledande mark. När marken inte håller tillräckligt med fukt kan jordspetten få sämre kontakt med den omgivande jorden, vilket gör det svårare för stängselpulsen att ledas tillbaka till aggregatet.

Bentonit placeras runt jordspettet och hjälper till att hålla kvar fukt vid jordningspunkten. Det förbättrar förutsättningarna för elektrisk kontakt mellan jordelektroden och marken och kan därför vara en bra lösning när vanlig jordning med jordspett inte ger tillräckligt bra resultat.

Bentonit används tillsammans med jordspett – inte i stället för dem. Börja därför med ett korrekt dimensionerat jordningssystem och använd Bentonit när markförhållandena gör det svårt att få tillräckligt bra jordning på vanligt sätt.

För en fullständig genomgång av dimensionering, placering och kontroll av jordningssystemet, läs vår guide om jordning för elstängsel.

När kan Bentonit behövas?

Bentonit är framför allt intressant när markens naturliga ledningsförmåga är dålig.

Det kan exempelvis vara vid:

• långvarig torka
• sandig jord
• grusig mark
• mycket steniga jordförhållanden
• jordspett som står i mark som snabbt torkar ut
• kraftigare elstängselaggregat där jordningsbehovet är stort
• en installation där jordningstestet fortfarande visar för hög jordspänning trots flera korrekt placerade jordspett

Vid normal, fuktig jord börjar man vanligtvis med ett rätt dimensionerat system av jordspett för elstängsel. Visar mätningen att jordningen fungerar bra finns det normalt ingen anledning att använda Bentonit bara för sakens skull.

Så fungerar Bentonit runt jordspettet

Bentonit är en absorberande lera med mycket god förmåga att binda och hålla kvar fukt.

I jordningsblandningar för elstängsel kombineras Bentonit ofta med andra ämnen som hjälper till att förbättra den elektriska kontakten mellan jordspettet och den omgivande marken.

När blandningen installeras runt jordspettet skapas ett område som håller fukt bättre än torr jord. Det är särskilt värdefullt under långa torrperioder eller i jordarter som normalt har dålig ledningsförmåga.

Bentoniten gör alltså inte själva jordspettet kraftigare. Den förbättrar förhållandena runt jordspettet så att jordelektroden får bättre kontakt med marken.

Bentonit eller fler jordspett?

Det ena utesluter inte det andra.

Grunden i jordningen är fortfarande ett tillräckligt antal jordspett. Vid normala markförhållanden använder vi som praktisk utgångspunkt cirka 1 meter jordspett i marken per joule maximal utgående impulsenergi från aggregatet, om inte aggregattillverkaren anger något annat.

Om jordningen trots rätt antal jordspett inte fungerar tillräckligt bra bör man först kontrollera:

• att jordspetten står i så fuktig mark som möjligt
• att de har tillräckligt avstånd från varandra
• att kabel och anslutningar är hela och fria från korrosion
• att jordningssystemet är rätt dimensionerat för aggregatet

Är marken mycket torr eller dåligt ledande kan Bentonit därefter vara ett bra sätt att förbättra jordningsförhållandena.

Bentonit ersätter alltså inte behovet av rätt antal jordspett.

Mer om dimensionering och tumregeln för jordspett finns under jordning för elstängsel och i vår kategori med jordspett och jordspjut.

Hur vet jag om jordningen behöver förbättras?

Det går inte att avgöra bara genom att titta på jordspetten.

Jordningen ska kontrolleras genom ett jordningstest när stängslet är belastat.

Som praktisk målsättning används ofta omkring 300 V eller lägre på jordningssystemet vid ett korrekt utfört belastningstest. Exakt testmetod och gränsvärde kan skilja mellan olika aggregattillverkare.

Om mätningen visar för hög spänning på jordningssystemet behöver jordningen förbättras.

Det kan göras genom:

• fler jordspett
• bättre placering
• bättre anslutningar
• Bentonit eller annan jordförbättring
• eller en kombination av flera åtgärder

Det är mätningen efter installationen som visar om jordningssystemet tillsammans med Bentoniten ger ett tillräckligt bra resultat.

Se vår guide för test av jordning för en steg-för-steg-genomgång.

Så används Bentonit vid jordning

Bentoniten installeras runt jordspettet så att den fukthållande massan får god kontakt med både jordelektroden och den omgivande marken.

Exakt installation kan skilja mellan olika fabrikat och jordningssystem. Det gäller bland annat:

• hålets djup och diameter
• mängden Bentonit
• eventuell vattenmängd
• avståndet mellan jordningspunkterna
• vilken typ av jordspett som ska användas

Följ därför alltid monteringsanvisningen för den aktuella Bentonitprodukten.

Vi rekommenderar inte att man använder installationsmått från ett annat fabrikat bara för att båda produkterna innehåller Bentonit.

Vilket jordspett ska användas med Bentonit?

Bentonitbaserade jordningsblandningar kan innehålla salter, vilket gör materialvalet i jordningssystemet viktigt.

Olika tillverkare kan ange olika typer av jordspett, ytbehandlingar och anslutningsmaterial.

Följ därför alltid monteringsanvisningen för den Bentonitprodukt och det jordningssystem som används.

Undvik också att blanda material på ett sätt som kan ge kraftig galvanisk korrosion, eftersom korrosion med tiden kan försämra både jordspett och elektriska anslutningar.

Se vårt sortiment av jordspett och jordspjut för elstängsel.

Hur långt mellan jordningspunkterna?

Det finns ingen universell regel för avståndet mellan jordningspunkterna när Bentonit används.

Avståndet kan skilja mellan olika fabrikat och jordningssystem och påverkas även av hur jordspetten och Bentoniten är avsedda att installeras.

Följ därför alltid den aktuella produktens monteringsanvisning när det gäller:

• avstånd mellan jordningspunkterna
• jordspettens placering
• mängden Bentonit
• övriga installationsmått

Det är bättre att följa en produktspecifik anvisning än att använda ett generellt avstånd som kanske är framtaget för ett annat system.

Bentonit vid extrem torka

Under långa torrperioder kan även ett jordningssystem som normalt fungerar bra börja få problem.

Marken runt jordspetten torkar och den elektriska kontakten försämras. Bentonit kan då hjälpa till att hålla kvar mer fukt vid jordningspunkten.

Men om marken är mycket torr över ett stort område kan det fortfarande behövas:

• fler jordspett
• annan placering av jordningen
• fler jordningspunkter
• eller ett stängsel med jordtråd/jordretur

Bentonit är alltså en del av lösningen vid svåra jordningsförhållanden, inte en garanti för att varje jordningsproblem försvinner.

Vid mycket torra förhållanden kan du även läsa vår guide om jordning av elstängsel vid extrem torka.

När skulle vi välja Bentonit?

Vi skulle framför allt välja Bentonit när:

jordningen är rätt dimensionerad men marken är problemet.

Har du exempelvis flera korrekt installerade jordspett men jordningstestet fortfarande visar för hög spänning under torra förhållanden kan Bentonit vara ett naturligt nästa steg.

Har du däremot bara ett jordspett till ett kraftigt aggregat är första åtgärden normalt att bygga ett bättre dimensionerat jordningssystem.

En enkel arbetsgång är därför:

1. Dimensionera jordningen efter aggregatet
2. Placera jordspetten i så bra mark som möjligt
3. Testa jordningen
4. Bygg ut systemet eller använd Bentonit om resultatet inte är tillräckligt bra
5. Mät igen

Det är mätningen som avgör om jordningen fungerar.

Bentonit för svåra jordningsförhållanden

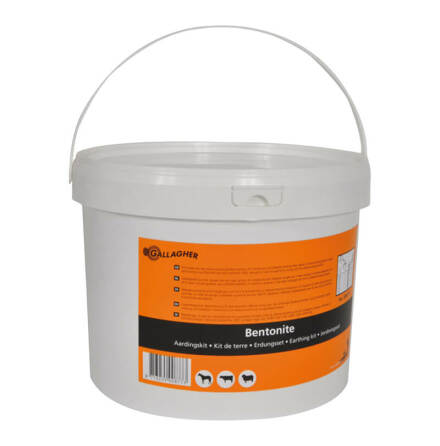

I vårt sortiment hittar du Bentonitbaserad jordförbättring för elstängsel.

Produkterna är avsedda att förbättra jordningsförhållandena där torr, sandig eller dåligt ledande mark gör vanlig jordning svår.

Vilken mängd som behövs, vilket jordspett som ska användas och hur installationen ska göras kan skilja mellan olika fabrikat.

Kontrollera därför alltid produktens aktuella monteringsanvisning innan installation.

Mer om jordning av elstängsel

För ett komplett jordningssystem behöver Bentoniten kombineras med rätt jordspett, kabel och anslutningar.

• Jordning för elstängsel – dimensionering, placering, mätning och felsökning
• Jordspett & jordspjut – val av längd, profil och antal
• Dubbelisolerad matarkabel – anslutning mellan aggregat och jordningssystem
• Test av jordning – så kontrollerar du om jordningen verkligen räcker

Bentonit är framför allt ett hjälpmedel när markförhållandena begränsar jordningens funktion. Börja med ett korrekt dimensionerat jordningssystem och använd sedan jordningstestet för att avgöra om det behövs ytterligare åtgärder.
