Reservdelar - Heiniger Xtra Fårsax (Motor VS84)

Klicka på "Läs mer" för att se sprängskiss och reservdelslista.





Sprangskiss_Heiniger_Xtra_Version-3

Nedan finner du reservdelarna. Du kan även trycka på artikelnummer för att komma vidare till reservdelen.
Reservdelsblad med sprängskiss som PDF fil hittar du här!

Position Artnr. Tillv. Artnr Benämning
1 HE-434 717-708 Tomhus
2 HE-400 717-701 Pendel
3 HE-401 717-724 Framstycke Huvud
6 HE-402 717-706 Klo Vänster
7 HE-403 717-707 Klo Höger
8 HE-404 717-709 Bladfjäder
9 HE-405 717-711 Enkeldrev 30 Tänder Svart
11 HE-406 717-713 Klofäste
12 HE-407 717-715 Excenteraxel
13 HE-106 721-106 Excenterlager
14 HE-110 721-111 Bromsfjäder
15 HE-109 721-110 Gängad hylsa
16 HE-411 717-719 Styrtapp
17 HE-412 717-720 Skärskruv M6 x 9mm
18 HE-113 721-114 Justermutter
19 HE-103 721-103 Låsmutter till styrtapp
20 HE-415 717-723 Tryckkolv
21 SKF-608 717-725 Kullager SKF 608
22 HE-416 717-726 Skruv Till Framstyke Huvud M4x28
23 HE-417 717-727 Skruv Till Bladfjäder Försänkt Huvud M4x8
24 HE-418 706-524 Spårryttare Ø6 Till Kugghjul
25 HE-245 706-523 Skruv M4x10
26 SKF-608 701-636 Kullager SKF 608
27 10-074 717-700 Fårsaxhuvud komplett
28 HE-322 701-640 Skruv Till Motorhölje Främre M3.5x8
29 HE-329 701-602 Motorhölje Främre
30 HE-304 701-613 Dubbeldrev 21/12
31 HE-306 701-615 Axel Till Dubeldrev
32 HE-303 701-612 Packning till Centreings Fläns
33 HE-302 701-610 Centrerings Fläns Till Ankare
34 HE-320 701-638 Fjäderbricka Till SKF 608
35 SKF-608 701-636 Kullager SKF 608
36 HE-321 701-639 Spårring Ø22
37 HE-300 701-608 Fläkthjul
38 HE-326 701-609 Ankare
39 HE-319 701-637 Fjäderbricka till SKF 626
40 SKF-626 701-635 Kullager SKF 626
41 HE-310 701-620 Skruv Till Fältlingning M3x72,5
42 HE-307 701-616 Räfflad Bricka Till Fältlindnings Skruv
43 HE-305 701-614 Distans Bussning Till Fältlindnings Skruv
44 HE-332 701-617 Luftflödes Guide
45 HE-327 701-622 Fältlindning
46 HE-328 701-600-25 A Motorhölje Mittendel
47 HE-317 701-633 Kol med fjäder samt skyddshuv Par
48 HE-318 701-634 Kolskruv
49 E-309 701-645 Anslutningskabel
50 HE-312 701-623 Kabelskydd
51 HE-325 701-643 Skruv Till Överlastskydd KA 25x6
52 HE-330 701-603 Motorhölje Bakre Överdel (Brytare)
53 HE-311 701-621 Skruv Till Motorhölje Bakre Överdel M3,5
54 E-607 701-630 Överströmsskydd 1A
55 HE-315 701-631 Strömbrytare
56 HE-316 701-669 Kondensator (0.15μF) med sladdar
57 HE-308 701-671 Kabelavlastningsbygel
58 HE-309 701-619 Hållare För Strömbrytare
59 HE-324 701-642 Skruv Till Strömbrytarhållare M3x25
60 HE-313 701-627 Dammskydd
61 HE-331 701-605 Motorhölje Bakre Underdel (Luftfilter)
62 HE-323 701-641 Skruv Till Motorhölje Bakre Underdel M3x6
63 HE-301 701-600-30 A Luftfilter



Klicka här för att läsa mer
  • Distans Bussning Till Fältlindnings Skruv
    Varumärke: Heiniger
    HE-305 / 701-614 Distans Bussning Till Fältlindnings Skruv Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-305
    11,00
  • Fjäderbricka till SKF 608
    Varumärke: Heiniger
    HE-320 / 701-638 Fjäderbricka till SKF 608 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-320
    11,00
  • Fjäderbricka till SKF 626
    Varumärke: Heiniger
    Fjäderbricka till SKF 626 Heiniger 701-637 är en fjäderbricka till lager 626...
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-319
    11,00
  • Hållare för strömbrytare
    Varumärke: Heiniger
    HE-309 / 701-619 Hållare för strömbrytare Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-309
    11,00
  • Kabelavlastningsbygel Xtra,USV,Handy,12V Heiniger
    Varumärke: Heiniger
    HE-308 / 701-671 Kabelavlastningsbygel Xtra,USV,Handy,12V Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-308
    11,00
  • Kolskruv
    Varumärke: Heiniger
    Kolskruv Heiniger 701-634 är en kolskruv, även kallad skruvhatt till kolbors...
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-318
    11,00
  • Låsclips Till Kugghjul Ø6
    Varumärke: Heiniger
    HE-418 / 706-524
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-418
    11,00
  • Räfflad Bricka Till Fältlindnings Skruv
    Varumärke: Heiniger
    HE-307 / 701-616 Räfflad Bricka Till Fältlindnings Skruv Varumärke: Heiniger
    Ej i Lager - Leveranstid okänd
    Art nr. HE-307
    11,00
  • Skruv M4x10
    Varumärke: Heiniger
    HE-245 / 706-523 Skruv M4x10 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-245
    11,00
  • Skruv Till Bladfjäder Försänkt Huvud M4x8
    Varumärke: Heiniger
    HE-417 / 717-727
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-417
    11,00
  • Skruv Till Framstycke Huvud M4x28
    Varumärke: Heiniger
    HE-416 / 717-726
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-416
    11,00
  • Skruv Till Fältlindning M3x72,5
    Varumärke: Heiniger
    HE-310 / 701-620 Skruv Till Fältlingning M3x72,5 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-310
    11,00

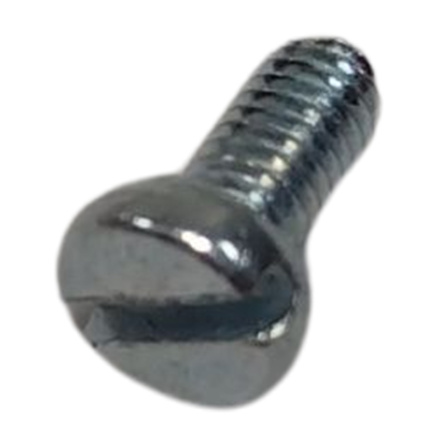

  • Skruv Till Motorhölje Bakre Underdel M3x6
    Varumärke: Heiniger
    HE-323 / 701-641 Skruv Till Motorhölje Bakre Underdel M3x6 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-323
    11,00
  • Skruv Till Motorhölje Främre M3.5x8
    Varumärke: Heiniger
    HE-322 / 701-640 Skruv Till Motorhölje Främre M3.5x8 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-322
    11,00
  • Skruv Till Strömbrytarhållare M3x25
    Varumärke: Heiniger
    HE-324 / 701-642 Skruv Till Strömbrytarhållare M3x25 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-324
    11,00
  • Skruv Till Överlastskydd KA 25x6
    Varumärke: Heiniger
    HE-325 / 701-643 Skruv Till Överlastskydd KA 25x6 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-325
    11,00
  • Spårring Ø22
    Varumärke: Heiniger
    HE-321 / 701-639 Spårring Ø22 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-321
    11,00
  • Dammskydd Heiniger Xtra,USV,Handy,12V
    Varumärke: Heiniger
    HE-313 / 701-627 Dammskydd Xtra,USV,Handy,12V Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-313
    12,00
  • Flänsskruv Intern Bakre Motorhölje M3,5
    Varumärke: Heiniger
    HE-311 / 701-621 Flänsskruv Intern Bakre Motorhölje M3,5 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-311
    12,00
  • Spårring Utvändig 8x0.8 mm DIN471
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. 98-929
    12,00
  • Bromsfjäder
    Varumärke: Heiniger
    Bromsfjäder HE-110 / 721-111 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-110
    14,00
  • Luftflödes Guide
    Varumärke: Heiniger
    HE-332 / 701-617
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-332
    23,00
  • Mutter Till Styrtapp
    Varumärke: Heiniger
    Mutter Till Styrtapp Heiniger 721-103 är en låsmutter till styrtappen i klip...
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-103
    26,00

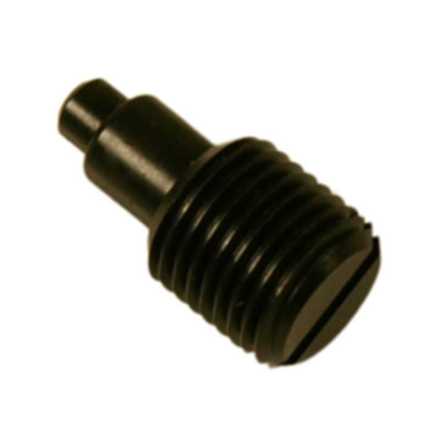

  • Styrtapp
    Varumärke: Heiniger
    HE-411 / 717-719
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-411
    28,00
  • Skärskruv M6 x 9mm
    Varumärke: Heiniger
    HE-412 / 717-720
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-412
    34,00
  • Kabelskydd Heiniger Xtra,USV,Handy
    Varumärke: Heiniger
    HE-312 / 701-623
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-312
    36,00
  • Axel Till Dubbeldrev
    Varumärke: Heiniger
    Axel Till Dubbeldrev HE-306 / 701-615 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-306
    47,00
  • Packning till Centrerings Fläns
    Varumärke: Heiniger
    HE-303 / 701-612
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-303
    48,00
  • Excenterlager Heiniger
    Varumärke: Heiniger
    Excenterlager Heiniger HE-106 / 721-106 Tillverkare: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-106
    53,00
  • Fläkthjul Heiniger Xtra,USV #
    Varumärke: Heiniger
    HE-300 / 701-608
    Beställningsvara
    Normal Leveranstid ca 2-4 Veckor
    Art nr. HE-300
    53,00
  • Framstycke huvud Heiniger Xtra,12V
    Varumärke: Heiniger
    HE-401 / 717-724
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-401
    57,00
  • Tryckkolv Heiniger Xtra,12V
    Varumärke: Heiniger
    HE-415 / 717-723
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-415
    77,00
  • Luftfilter Heiniger Xtra,USV,Handy,12V
    Varumärke: Heiniger
    HE-301 / 701-600-30 A
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-301
    84,00
  • Kondensator (0.15µF) med sladd
    Varumärke: Heiniger
    HE-316 / 701-632
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-316
    86,00

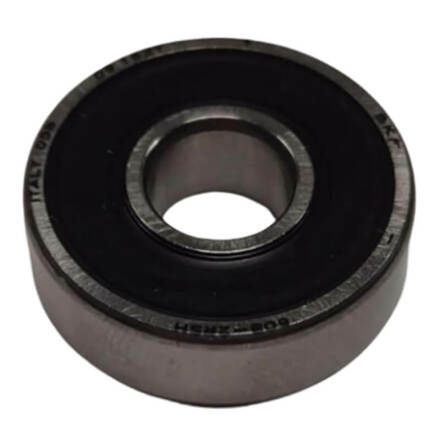

  • Kullager SKF 608 2RS
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. SKF-608
    90,00
  • Centrerings Fläns Till Ankare
    Varumärke: Heiniger
    Centrerings Fläns Till Ankare HE-302 / 701-610 Varumärke: Heiniger
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-302
    92,00
  • Kol Med Fjäder PAR och Skyddshuvar Heiniger Xtra,USV,Handy
    Varumärke: Heiniger
    HE-317 / 701-633
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-317
    94,00
  • Motorhölje Bakre Underdel (Luftfilter) Xtra,USV,Handy,12V Heiniger
    Varumärke: Heiniger
    HE-331 / 701-605
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-331
    109,00
  • Motorhölje Främre Heiniger Xtra,12V,USV
    Varumärke: Heiniger
    HE-329 / 701-602
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-329
    122,00
  • Enkeldrev 30 Tänder Svart Heiniger Xtra,USV,12V
    Varumärke: Heiniger
    HE-405 / 717-711
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-405
    128,00
  • Strömbrytare
    Varumärke: Heiniger
    Strömbrytare Heiniger 701-631 är en strömbrytare som reservdel till bland an...
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-315
    128,00
  • Klofäste
    Varumärke: Heiniger
    HE-406 / 717-713
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-406
    137,00
  • Gängad Bussning Till Justermutter
    Varumärke: Heiniger
    Gängad Bussning Till Justermutter Heiniger 721-110 är en gängad hylsa till j...
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-109
    139,00
  • Justermutter
    Varumärke: Heiniger
    HE-113 / 721-114
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-113
    143,00
  • Excenteraxel Heiniger Xtra,12V
    Varumärke: Heiniger
    HE-407 / 717-715
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-407
    156,00
  • Motorhölje Bakre Överdel (Brytare) #
    Varumärke: Heiniger
    HE-330 / 701-603
    Ej i Lager - Leveranstid okänd
    Art nr. HE-330
    188,00
  • Anslutningskabel
    Varumärke: Aesculap
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. E-309
    200,00
  • Bladfjäder
    Varumärke: Heiniger
    HE-404 / 717-709
    I Lager Eget Lager
    Skickas Normalt inom 1-2 vardagar
    Art nr. HE-404
    219,00
Totalt 58 poster
Sida 1 av 2
1 2
