Kopplingsklämmor och anslutningsklämmor för elstängsel

Hos LG Produkter AB hittar du kopplingsklämmor, anslutningsklämmor och linjeklämmor för elstängsel. De används för att skapa elektrisk kontakt mellan stängseltrådar eller för att ansluta matarkabel till stängseltråd och elrep. Välj klämma efter ledartyp, dimension och vilken anslutning som ska göras.

En kopplingsklämma är särskilt användbar när det är svårt att få en tillförlitlig elektrisk kontakt genom att enbart vira ledarna runt varandra. I sortimentet finns även tandade kopplingsklämmor med så kallad claw design (klodesign), som gör det möjligt att ansluta flera trådar samtidigt.

Hur man använder kopplingsklämmor

Användningen av kopplingsklämmor är enkel och smidig. För att ansluta stängseltråden och matarkabeln, skjut klämman över kabeln och över stängseltråden, sätt in brickan och dra åt muttern med handkraft och sedan spänn den försiktigt med rätt verktyg för din kopplingsklämma.

Vad används en kopplingsklämma till?

En kopplingsklämma används för att förbinda elektriskt ledande delar i ett elstängsel.

Den kan bland annat användas för att:
• Förbinda olika stängseltrådar elektriskt med varandra.
• Ansluta en matarkabel till stängseltråden.
• Skapa en stabil elektrisk kontakt där det är svårt att få bra kontakt genom att vira trådarna.
• Ansluta matarkabel till elrep med en klämma avsedd för elrep.
• Ansluta flera trådar samtidigt med en tandad kopplingsklämma.

En bra elektrisk förbindelse är viktig för att strömmen från elstängselaggregatet ska kunna ledas vidare genom stängslet.

Kopplingsklämma eller anslutningsklämma?

Benämningarna kopplingsklämma, linjeklämma och anslutningsklämma används för produkter som hjälper till att skapa elektrisk kontakt mellan ledare i ett elstängsel.

Vilken modell du ska välja beror framför allt på vilken typ av ledare och anslutning du behöver.
• För stängseltråd – välj en kopplingsklämma eller linjeklämma som passar trådens dimension.
• För flera trådar samtidigt – en tandad modell med klodesign kan användas för att skapa kontakt mellan flera trådar i samma anslutning.
• För anslutning av matarkabel – välj en klämma som kan ansluta matarkabeln ordentligt mot stängseltråden.
• För elrep – välj en anslutningsklämma som är särskilt utformad för elrep.

Kontrollera alltid produktens dimensioner och användningsområde innan du väljer klämma.

Kopplingsklämma för stängseltråd

Kopplingsklämmor för elstängseltråd används när två eller flera ledande delar av stängslet behöver få god elektrisk kontakt med varandra.

I sortimentet finns bland annat standardklämmor, linjeklämmor och tandade kopplingsklämmor med klodesign från AKO, Kerbl och Swedguard.

De tandade modellerna är utformade så att flera trådar kan anslutas samtidigt. Konstruktionen hjälper till att skapa en säker och pålitlig elektrisk anslutning mellan ledarna och är praktisk där flera stängseltrådar behöver förbindas med varandra.

Modellerna skiljer sig åt i exempelvis konstruktion, gänga och dimensioner. Kontrollera därför respektive produktsida för exakta mått och tekniska specifikationer.

Anslutningsklämma för matarkabel

En vanlig användning för kopplingsklämmor är att ansluta matarkabeln till stängseltråden.

Matarkabeln leder ström till en annan del av stängselsystemet och behöver därför få en bra elektrisk anslutning mot den ledande stängseltråden.

I stället för att försöka skapa kontakten genom att enbart vira ledarna kan en lämplig anslutningsklämma användas för att hålla dem i god kontakt med varandra.

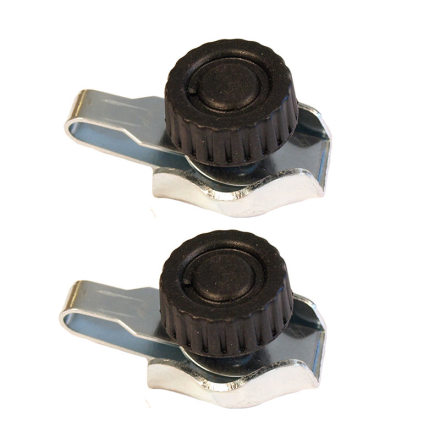

Anslutningsklämma för elrep

Elrep har en annan konstruktion än vanlig stängseltråd. Därför finns särskilda linje- och anslutningsklämmor för elrep.

Dessa används när elrep ska förbindas elektriskt med andra delar av stängslet eller när en matarkabel ska anslutas till elrepet.

Välj en modell som uttryckligen är avsedd för elrep och kontrollera att den passar dimensionen på det rep som används.

Kan man skarva stängseltråd med en kopplingsklämma?

Nej. Kopplingsklämmorna i denna kategori är inte avsedda för att skarva stängseltråd.

Det är viktigt att skilja mellan att koppla samman ledare elektriskt och att skarva en stängseltråd.

En kopplingsklämma används för att skapa elektrisk kontakt mellan exempelvis två eller flera stängseltrådar eller mellan matarkabel och stängseltråd.

Om en stängseltråd ska skarvas och bli en sammanhängande mekanisk stängsellinje ska ett skarvlås som är avsett för detta användas.

Skarva tråd med Gripple skarvlås

Observera att kopplingsklämmor inte är avsedda för att skarva tråd. För att skarva tråd i ett elstängsel rekommenderar vi i stället Gripple skarvlås.

Gripple skarvlås är särskilt utformade för att sammanfoga stängseltråd och ge en stark och hållbar förbindelse.

Använd alltså:
• Kopplingsklämma när du vill skapa en elektrisk anslutning mellan ledare.
• Gripple skarvlås när två ändar av stängseltråd ska skarvas till en sammanhängande stängsellinje.
• Kopplingsklämma eller skarvlås – vad är skillnaden?

Skillnaden ligger framför allt i vad förbindningen ska göra.

• Kopplingsklämma – används för elektrisk anslutning mellan ledare eller mellan matarkabel och stängseltråd.
• Tandad kopplingsklämma – används när flera stängseltrådar behöver anslutas elektriskt i samma kopplingspunkt.
• Skarvlås – används för att skarva två ändar av stängseltråd till en sammanhängande tråd.

Använd därför inte en kopplingsklämma som ersättning för ett skarvlås när stängseltråden behöver skarvas.

Så väljer du rätt kopplingsklämma

Utgå från vilken ledare och vilken typ av anslutning du ska göra.

1. Vilken typ av ledare används?
Kontrollera om klämman är avsedd för stängseltråd eller elrep.
2. Ska flera trådar anslutas samtidigt?
Välj en tandad kopplingsklämma som är avsedd för anslutning av flera trådar.
3. Ska matarkabel anslutas?
Välj en anslutningsklämma som passar både matarkabeln och den aktuella stängselledaren.
4. Vilka dimensioner har klämman?
Kontrollera exempelvis slitsbredd, bultdimension och gänga på produktsidan.
5. Ska stängseltråden skarvas?
Välj då inte en kopplingsklämma utan ett skarvlås som är avsett för stängseltråd, exempelvis Gripple.
Kontrollera anslutningarna regelbundet

Anslutningar är viktiga punkter i ett elstängsel och bör kontrolleras tillsammans med resten av anläggningen.

Kontrollera bland annat att:
• Klämman sitter ordentligt fast.
• Ledarna har god kontakt med varandra.
• Anslutningen inte har lossnat eller skadats.
• Matarkabeln sitter korrekt ansluten.
• Rätt typ av klämma används för stängseltråd eller elrep.

Om stängslets spänning har försämrats kan anslutningspunkterna vara en av de delar som bör kontrolleras vid felsökning.

FAQ - Vanliga frågor om kopplingsklämmor för elstängsel

Vad är en kopplingsklämma för elstängsel?
En kopplingsklämma används för att skapa elektrisk kontakt mellan ledare i ett elstängsel. Den kan exempelvis användas mellan olika stängseltrådar eller när en matarkabel ska anslutas till stängseltråden.

Vad är en tandad kopplingsklämma med claw design?
Det är en tandad kopplingsklämma som gör det möjligt att ansluta flera stängseltrådar samtidigt. Konstruktionen hjälper till att skapa en säker och pålitlig elektrisk kontakt mellan ledarna.

Varför använda kopplingsklämma i stället för att vira trådarna?
Det kan vara svårt att få en bra och stabil elektrisk kontakt genom att enbart vira ledarna runt varandra. En kopplingsklämma är konstruerad för att hålla ledarna i god kontakt med varandra.

Kan jag använda en kopplingsklämma för att skarva stängseltråd?
Nej. Kopplingsklämmorna i denna kategori är inte avsedda för att skarva stängseltråd. Använd i stället ett skarvlås som är konstruerat för skarvning, exempelvis Gripple skarvlås.

Vad används Gripple skarvlås till?
Gripple skarvlås används för att skarva stängseltråd och skapa en stark och hållbar sammanfogning mellan två trådändar. De ska användas när själva stängseltråden behöver skarvas, i stället för en kopplingsklämma.

Kan kopplingsklämmor användas till matarkabel?
Ja. Flera av kopplingsklämmorna i sortimentet kan användas för att ansluta matarkabel till stängseltråden. Kontrollera produktsidan för den aktuella modellen.

Finns det kopplingsklämmor för elrep?
Ja. Det finns särskilda linje- och anslutningsklämmor för elrep. Dessa kan även användas vid anslutning av matarkabel till elrep när produkten är avsedd för detta.

Vad är skillnaden mellan kopplingsklämma och skarvlås?
En kopplingsklämma används framför allt för elektrisk förbindelse mellan ledare. Ett skarvlås används för att mekaniskt skarva två ändar av stängseltråd till en sammanhängande stängsellinje.

Vilken kopplingsklämma ska jag välja?
Välj efter vilken typ av ledare som ska anslutas, hur många trådar som ska förbindas samt klämmans dimensioner och anslutningstyp. Kontrollera specifikationerna på respektive produktsida.
