Klicka på "Läs mer" för att se sprängskiss och reservdelslista.





Reservdelar Till Heiniger SaphirCord Sladdtrimmer. Reservdelar till Saphir Batteri Trimmer hittar du här!

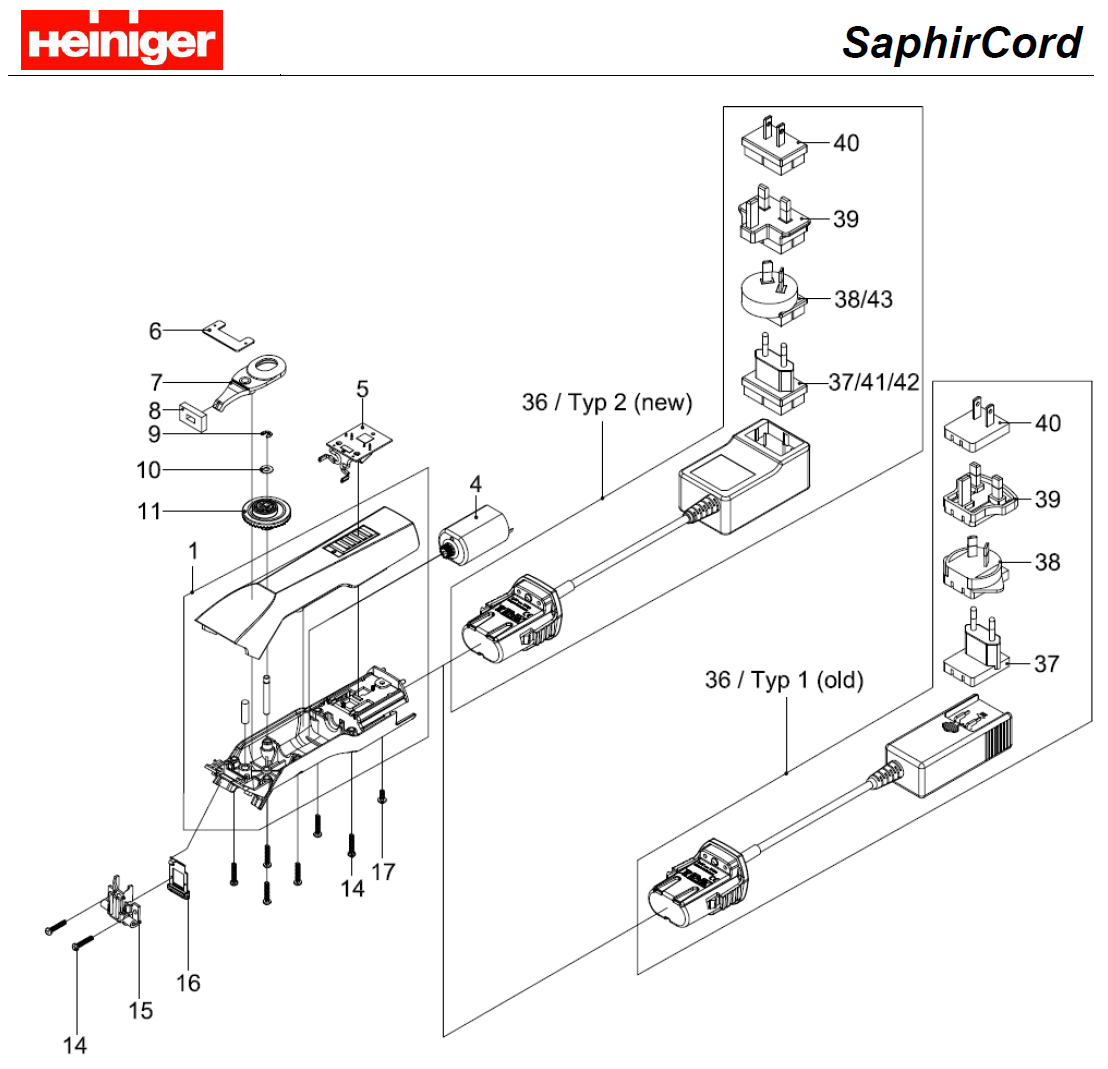

Sprangskiss_Heiniger_SaphirCord-_Version-1

Nedan finner du reservdelarna. Du kan även trycka på artikelnummer för att komma vidare till reservdelen
Reservdelsblad med sprängskiss som PDF fil.

Position Artnr. Tillv.  Artnr Benämning
1 HE-700 707-831 Motorhölje Saphir Komplett
1 Ej Beställningsbar 707-722 Motorhölje SaphirCord Komplett
4 HE-705 707-800-21 Motor Komplett
5 HE-706 707-833 Kretskort
6 HE-707 707-855 Gummitätningsflärp
7 HE-708 707-847 Vipparm
8 HE-709 707-848 Tätning Till Vipparm
9 HE-710 707-856 Spårryttare DIN 6799 Ø3,2
10 HE-711 707-886 Bricka Ø4x0,5
11 HE-712 707-800-20 Excentriskt Kugghjul
14 HE-509 707-557 Höljeskruv KA30 x 16
15 HE-713 707-854-1 Skärhållare
16 HE-714 707-800-25.A Låsning till Skärhållare
17 HE-715 707-846 Höljesskruven KA30x8
36 / Typ 1 Ersatt Av 707-720.A 707-720 Nätaggregat Med Sladdadapter Till SaphirCord Typ 1
36 / Typ 2 HE-733 707-720.A Nätaggregat Med Sladdadapter Till SaphirCord Typ 2
37 / Typ 1 HE-727 707-736 Euro Plugg Typ 1 Till SaphirCord Nätaggregat Typ 1
37 / Typ 2 HE-732 707-740 Euro Plugg Typ 1 Till SaphirCord Nätaggregat Typ 2
