Jordspett / Jordspjut AKO T-Profil 100 cm 10-pack med 12 mm kopplingsbult

10-pack med kraftiga AKO jordspett i varmförzinkad T-profil för permanent jordning av elstängsel. Paketet passar bra när ett nytt jordningssystem ska byggas upp med flera jordspett eller när en befintlig jordning behöver kompletteras.

Varje jordspett är 100 cm långt och har anslutningsmöjligheter för M6, M8 och M12. I detta paket medföljer dessutom en 12 mm kopplingsbult till varje jordspett, totalt 10 kopplingsbultar.

T-profilen ger ett stabilt jordspett för permanent installation och den varmförzinkade ytan ger ett bra korrosionsskydd vid långvarig användning i mark.

Fördelar med AKO jordspett 10-pack

• 10 st jordspett för uppbyggnad av större jordningssystem
• Kraftig T-profil
• 100 cm total längd
• Varmförzinkat stål
• Anslutningsmöjligheter för M6, M8 och M12
• 10 st 12 mm kopplingsbultar – en till varje jordspett
• Passar bra vid nyinstallation eller utbyggnad av jordningen
• AKO rekommenderar cirka 3 meters avstånd mellan flera jordspett

För större jordningssystem

Ett kraftigare elstängselaggregat behöver normalt flera jordspett för att jordningssystemet ska kunna leda tillbaka stängselpulsen effektivt genom marken.

När ett djur rör vid den strömförande tråden går strömmen genom djuret ner i marken och tillbaka till aggregatet via jordspetten. Om kontakten mellan jordspetten och marken är för dålig blir stöten svagare, även om aggregatet fungerar som det ska.

Ett 10-pack är därför praktiskt när flera jordelektroder behövs från början eller när man vill kunna bygga ut systemet efter att jordningen har kontrollerats genom mätning.

Mer om dimensionering och uppbyggnad av ett komplett system finns under jordning för elstängsel.

Hur många jordspett behövs?

Vid normala markförhållanden använder vi som praktisk tumregel cirka 1 meter jordspett i marken per joule maximal utgående impulsenergi från aggregatet.

På LG brukar vi sammanfatta det som:

Lika antal joule, lika antal meter jordning.

Har aggregatet exempelvis 5 J maximal utgående impulsenergi kan man som utgångspunkt räkna med omkring 5 meter sammanlagd jordspettslängd i marken.

Det är viktigt att tänka på att ett jordspett som är 100 cm långt normalt behöver lämnas något ovan mark för kabelanslutningen. Hela metern kommer därför inte ner i marken.

Tumregeln är endast en hjälp vid dimensioneringen. Om aggregattillverkaren anger ett specifikt antal jordspett för aggregatet ska den rekommendationen följas i första hand.

Det är jordningstestet som visar om den färdiga jordningen verkligen räcker.

Varmförzinkad T-profil

Jordspetten är tillverkade i varmförzinkat stål för att ge ett bra korrosionsskydd vid permanent användning i mark.

Den stabila T-profilen lämpar sig väl när flera jordspett ska slås ner och ingå i ett permanent jordningssystem.

Profilformen ersätter däremot inte behovet av rätt antal jordspett. Jordningens funktion påverkas framför allt av:

• antal jordspett
• hur mycket av spetten som finns nere i marken
• markens fuktighet och ledningsförmåga
• avståndet mellan jordspetten
• kabel och anslutningar

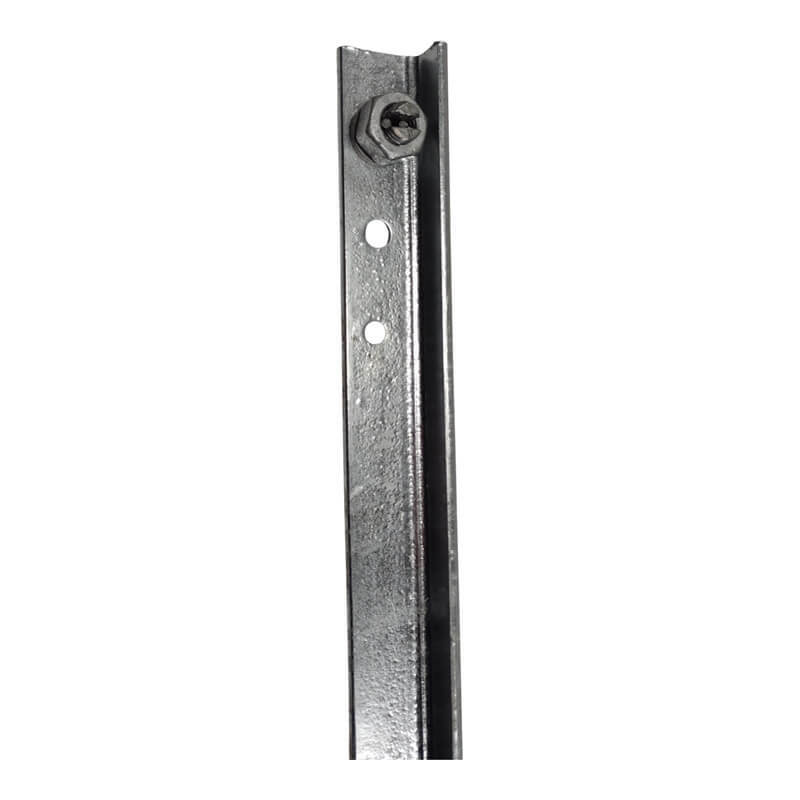

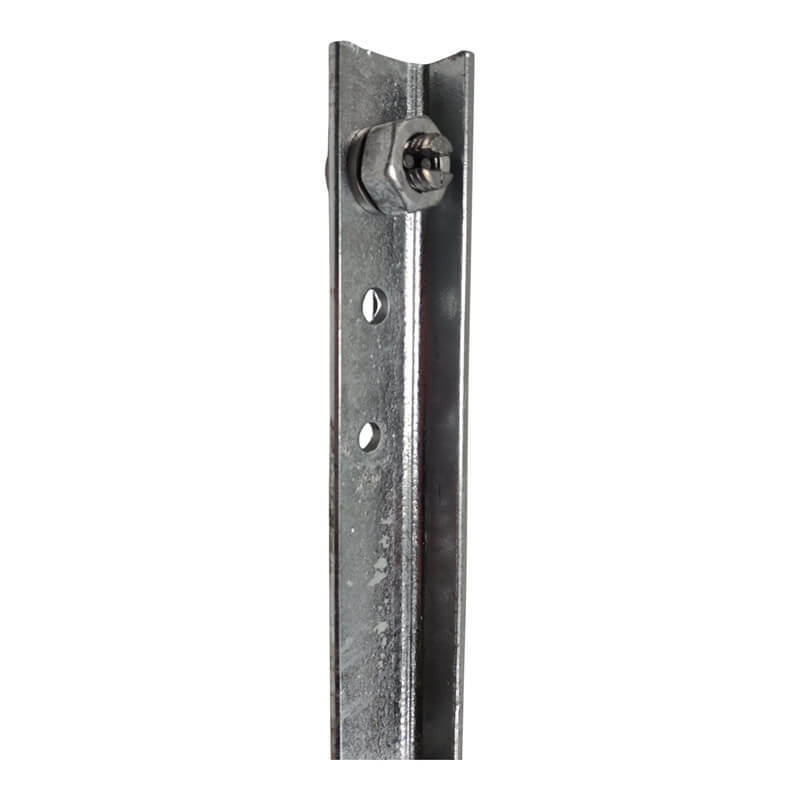

12 mm kopplingsbult till varje jordspett

Varje jordspett har anslutningsmöjligheter för M6, M8 och M12.

I det här paketet medföljer 10 st 12 mm kopplingsbultar, vilket innebär en kopplingsbult till varje jordspett.

M12-anslutningen ger möjlighet att använda en kraftigare mekanisk anslutning med kabelsko eller annan anslutningsdetalj som passar 12 mm bult.

En större bult innebär inte i sig bättre jordning. Fördelen är framför allt en annan och kraftigare mekanisk anslutningsmöjlighet. Det viktiga är att kabel, kabelsko och anslutning passar ihop och ger god metallisk kontakt.

Placering av jordspetten

Placera jordspetten i mark som håller fukt så länge som möjligt.

Fuktig jord ger normalt bättre förutsättningar än torr sand, grus eller mycket stenig mark.

När flera jordspett används rekommenderar AKO cirka 3 meters avstånd mellan spetten. Det gör att varje jordspett får arbeta mot en större egen jordvolym.

Om spetten placeras för tätt får man inte full nytta av varje extra jordelektrod.

Vid mycket torr eller dåligt ledande mark kan fler jordspett, bättre placering eller jordförbättring med Bentonit behövas.

Använd rätt kabel och anslutningar

Ett bra jordspett hjälper inte om kabelanslutningen är dålig.

Använd kabel och anslutningsdetaljer avsedda för elstängsel. Mellan aggregatet och jordningssystemet används normalt högspänningsisolerad matarkabel för elstängsel där ledningen behöver vara isolerad.

Se till att kabelskor, bultar och övriga anslutningar sitter ordentligt och har god metallisk kontakt.

Kontrollera jordningssystemet regelbundet. Korrosion, lösa anslutningar och skadad kabel kan försämra en jordning som tidigare fungerat bra.

Kontrollera jordningen efter installation

Antalet jordspett berättar inte i sig hur bra jordningen fungerar.

Den färdiga installationen bör kontrolleras med ett jordningstest när stängslet är belastat.

Som praktiskt målvärde används ofta omkring 300 V eller lägre på jordningssystemet vid ett korrekt utfört belastningstest. Om aggregattillverkaren anger en egen testmetod eller ett annat gränsvärde ska den användas.

Visar mätningen för hög jordspänning kan systemet behöva kompletteras med fler jordspett, bättre placering eller andra åtgärder.

Se vår guide för test av jordning för en mer detaljerad genomgång.

Tekniska uppgifter

Viktigt att tänka på

10-packet är framför allt ett bra val när ett större jordningssystem ska byggas upp från början eller när flera jordspett behöver finnas tillgängliga för utbyggnad efter mätning.

Dimensionera jordningen efter aggregatet, placera jordspetten i bra mark och kontrollera sedan resultatet med ett jordningstest.

Se även hela vårt sortiment av jordspett och jordspjut för elstängsel.
