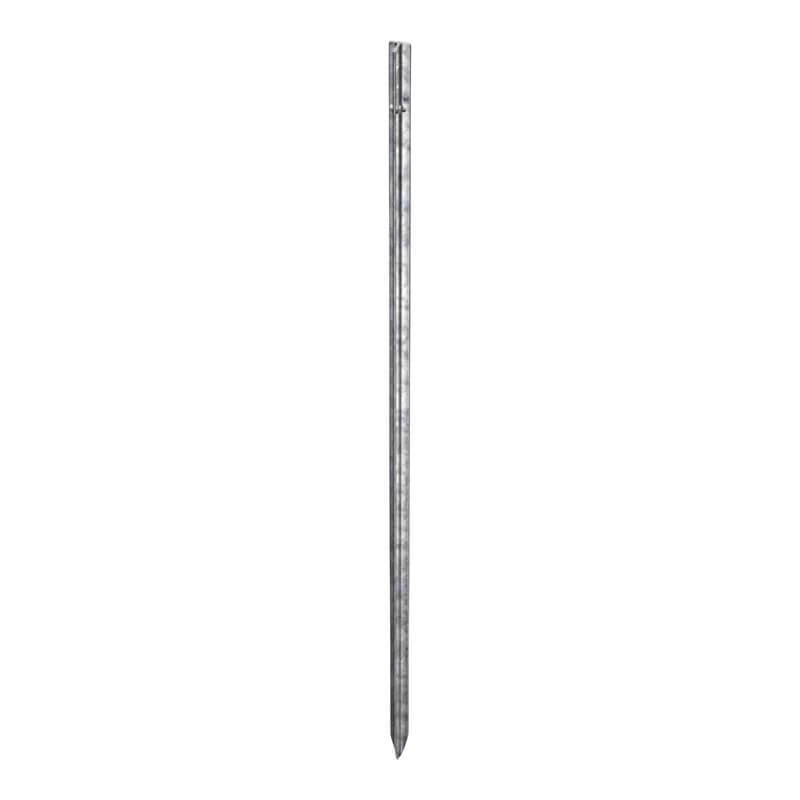

Jordspett / Jordspjut AKO Pro T-Profil 120 cm med 6 mm anslutningsskruv. Kraftigt AKO Pro jordspett i varmförzinkat stål för permanent jordning av elstängsel. Spettet är 120 cm långt och är konstruerat så att ungefär 1 meter kan drivas ner i marken samtidigt som anslutningen finns kvar ovan jord.

Den förstärkta profilen är gjord för hög mekanisk belastning och tål nedslagning bra. Jordspettet har tre anslutningshål i dimensionerna M6, M8 och M12, och en M6-skruv i rostfritt stål medföljer.

120 cm-versionen är särskilt praktisk när jordningen dimensioneras efter tumregeln om ungefär en meter jordspett i marken per joule maximal utgående impulsenergi.

Fördelar med AKO Pro jordspett 120 cm

• 120 cm total längd
• Cirka 1 meter kan drivas ner i marken
• Förstärkt och stabil profil
• Varmförzinkat stål
• M6-, M8- och M12-hål för flexibel anslutning
• M6-skruv i rostfritt stål medföljer
• Avsett för permanent jordning av elstängsel
• AKO rekommenderar cirka 3 meters avstånd mellan flera jordspett

En meter faktisk jordspettslängd i marken

En av fördelarna med 120 cm-versionen är att ungefär 1 meter av spettet kan hamna i marken samtidigt som en del finns kvar ovan jord för kabelanslutningen.

Det gör modellen enkel att använda när jordningssystemet dimensioneras.

Vid normala markförhållanden använder vi som praktisk tumregel cirka:

1 meter jordspett i marken per joule maximal utgående impulsenergi från aggregatet.

På LG brukar vi sammanfatta det som:

Lika antal joule, lika antal meter jordning.

Ett aggregat med exempelvis 5 J maximal utgående impulsenergi ger alltså som utgångspunkt omkring 5 meter sammanlagd jordspettslängd i marken.

Om aggregattillverkaren anger ett specifikt antal jordspett för det aktuella aggregatet ska den rekommendationen användas i första hand.

Mer information om dimensionering, placering och felsökning finns i vår guide om jordning för elstängsel.

Förstärkt profil för permanent installation

AKO Pro-jordspettet är utvecklat för permanenta jordningssystem där spettet ska tåla nedslagning och långvarig användning i mark.

Den kraftiga stålprofilen ger hög mekanisk stabilitet och är konstruerad för att motstå böjning vid nedslagning, även under tuffare markförhållanden.

Det betyder däremot inte att hård eller stenig mark automatiskt ger bra jordning. Jordningens elektriska funktion beror fortfarande på markens fuktighet och ledningsförmåga.

Varmförzinkat stål

Jordspettet är tillverkat i varmförzinkat stål för att ge ett bra korrosionsskydd vid permanent användning i mark.

Korrosion kan med tiden försämra både jordspettet och de elektriska anslutningarna. Kontrollera därför regelbundet kabelskor, skruvar och övriga kontaktpunkter.

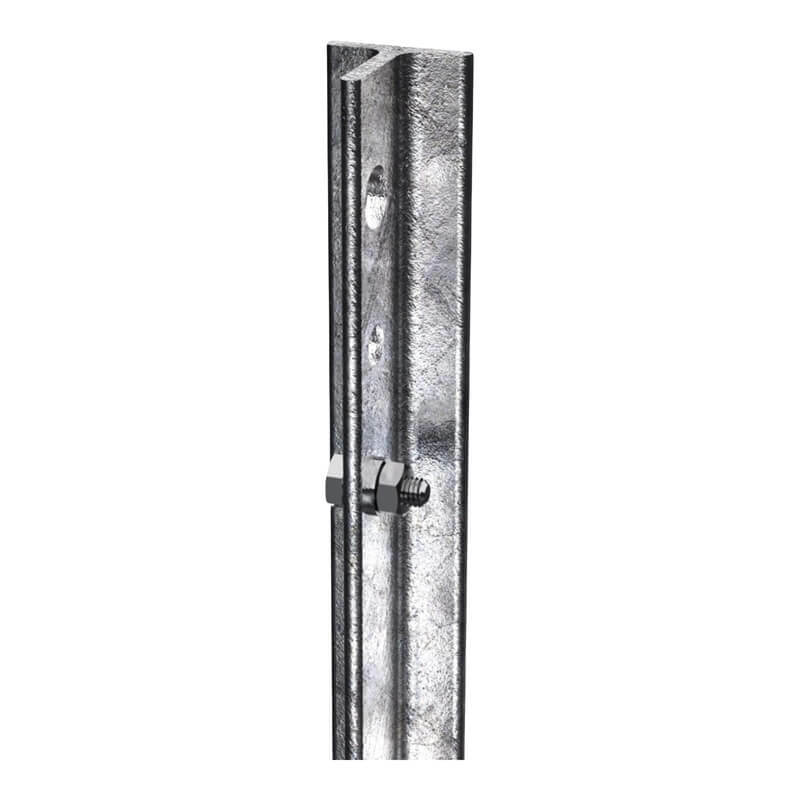

M6, M8 och M12 anslutningshål

Jordspettet har tre anslutningshål:

• M6
• M8
• M12

En M6-skruv i rostfritt stål medföljer och ger en färdig anslutningspunkt för jordkabeln.

M8- och M12-hålen gör det möjligt att använda andra kabelskor eller anslutningsdetaljer beroende på hur jordningssystemet är uppbyggt.

En större anslutningsbult innebär inte i sig bättre jordning. Det viktiga är att kabeln och anslutningen passar ihop och ger god metallisk kontakt.

För anslutning mellan aggregatet och jordningssystemet finns dubbelisolerad matarkabel för elstängsel.

Placering av jordspettet

Placera jordspettet i mark som håller fukt så länge som möjligt.

Fuktig jord ger normalt bättre jordningsförhållanden än torr sand, grus eller mycket stenig mark.

När flera jordspett används rekommenderar AKO cirka 3 meters avstånd mellan spetten.

Om spetten står för tätt arbetar de till stor del i samma jordvolym och man får sämre nytta av varje extra jordspett.

Vid mycket torr eller dåligt ledande mark kan fler jordspett, bättre placering eller jordförbättring med Bentonit behövas.

Hur många jordspett behövs?

Antalet jordspett beror på:

• aggregatets maximala utgående impulsenergi
• markens fuktighet och ledningsförmåga
• hur hårt stängslet belastas
• tillverkarens rekommendation för aggregatet

120 cm-spettet är särskilt praktiskt eftersom varje jordspett ger ungefär en meter faktisk jordspettslängd i marken.

Tumregeln är dock bara en dimensioneringshjälp.

Det är jordningstestet som visar om jordningen verkligen räcker.

Kontrollera jordningen efter installation

Den färdiga jordningen bör kontrolleras när stängslet är belastat.

Som praktiskt målvärde används ofta omkring 300 V eller lägre på jordningssystemet vid ett korrekt utfört belastningstest.

Om aggregattillverkaren anger en annan testmetod eller ett särskilt gränsvärde ska den användas.

Visar mätningen för hög jordspänning kan systemet behöva kompletteras med fler jordspett, bättre placering eller andra jordningsåtgärder.

Se vår guide för test av jordning för en mer detaljerad genomgång.

Tekniska uppgifter

Viktigt att tänka på

120 cm-versionen är ett bra val när du vill få ungefär en hel meter jordspett ner i marken.

Dimensionera jordningen efter aggregatet, placera jordspetten i så bra mark som möjligt och kontrollera sedan resultatet genom mätning.
