Kraftigt jordspett från AKO i varmförzinkad T-profil för jordning av elstängsel. Spettet är 100 cm långt och används som jordelektrod för att leda tillbaka stängselpulsen genom marken till elstängselaggregatet.

Den stabila T-profilen är gjord för permanent installation och ger ett stadigt spett som klarar nedslagning bra. Jordspettet har en medföljande M6-skruv i rostfritt stål för anslutning av jordkabel samt ytterligare anslutningshål för M8 och M12.

100 cm-versionen passar bra när jordningssystemet byggs upp med flera jordspett och är samma typ av AKO-jordspett som finns i längre utförande för installationer där man vill få mer av varje spett ner i marken.

Fördelar med AKO jordspett 100 cm

• Kraftig T-profil för permanent jordning av elstängsel
• Tillverkat i varmförzinkat stål
• 100 cm total längd
• M6-skruv i rostfritt stål medföljer
• Extra anslutningshål för M8 och M12
• Kan användas tillsammans med flera jordspett i större jordningssystem
• AKO rekommenderar cirka 3 meters avstånd mellan flera jordspett
• Passar tillsammans med jordkabel och anslutningar för elstängsel

Jordspett för ett fungerande elstängsel

Jordningen är en del av själva stängselkretsen.

När ett djur rör den strömförande tråden går strömmen genom djuret till marken och tillbaka till aggregatet via jordspetten. Om kontakten mellan jordspetten och marken är för dålig blir stöten svagare även om aggregatet fungerar som det ska.

Det är därför viktigt att jordningen dimensioneras efter aggregatet och markförhållandena, inte bara efter stängslets längd.

Som praktisk tumregel vid normala markförhållanden kan man räkna med ungefär 1 meter jordspett i marken per joule maximal utgående impulsenergi från aggregatet, om inte aggregattillverkaren anger något annat.

Mer om dimensionering, placering och felsökning finns i vår guide om jordning för elstängsel.

100 cm jordspett – bygg jordningen med flera spett

Jordspettet är totalt 100 cm långt.

Vid installation behöver en del av spettet normalt vara åtkomligt ovan mark för anslutningen av jordkabeln. Den faktiska längden som hamnar i marken blir därför något kortare än en meter.

100 cm-spett passar bra när jordningssystemet byggs upp med flera jordelektroder.

Behöver du omkring en hel meter jordspett i marken per spett finns även motsvarande AKO-modell i 120 cm utförande.

Oavsett längd är det den färdiga mätningen som visar om jordningen verkligen är tillräcklig.

Varmförzinkad T-profil

Spettet är tillverkat i varmförzinkat stål för att ge ett bra korrosionsskydd vid långvarig användning i mark.

T-profilen ger ett styvt och stabilt jordspett som lämpar sig väl för permanenta installationer.

Profilformen ersätter däremot inte behovet av rätt antal jordspett. Jordningens funktion påverkas framför allt av:

• hur många jordspett som används
• hur mycket av spetten som finns i marken
• markens fuktighet och ledningsförmåga
• avståndet mellan jordspetten
• kabel och anslutningar

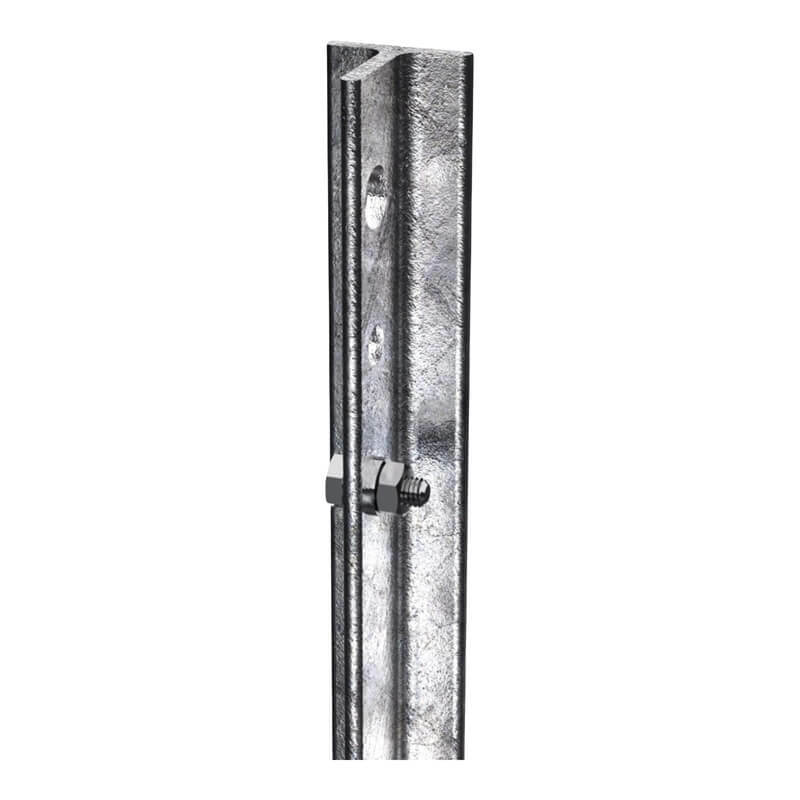

M6-skruv samt M8- och M12-hål

Jordspettet levereras med en M6-skruv i rostfritt stål som ger en färdig anslutningspunkt för jordkabeln.

Det finns även anslutningshål för M8 och M12, vilket gör det möjligt att använda andra lämpliga kabelskor eller anslutningsdetaljer beroende på hur jordningssystemet är uppbyggt.

En större anslutningsbult innebär inte i sig bättre jordning. Det viktiga är att anslutningen passar kabeln och ger en ren och ordentlig metallisk kontakt.

För kabel mellan aggregatet och jordningssystemet finns dubbelisolerad matarkabel för elstängsel.

Placering av jordspetten

Placera jordspetten i mark som håller fukt så länge som möjligt.

En låg och fuktig plats ger normalt bättre förutsättningar än en torr höjd. Torr sand, grus och mycket stenig mark kan kräva fler jordspett eller andra åtgärder för att få en bra jordning.

När flera jordspett används rekommenderar AKO cirka 3 meters avstånd mellan spetten.

Om jordspetten placeras för tätt får man sämre nytta av varje extra jordelektrod eftersom de till stor del arbetar i samma jordvolym.

Vid svåra markförhållanden kan Bentonit för jordförbättring vara ett alternativ.

Kontrollera jordningen efter installation

Det går inte att avgöra om jordningen är bra genom att bara räkna antalet jordspett.

Den färdiga jordningen bör kontrolleras med ett jordningstest när stängslet är belastat.

Som praktiskt målvärde används ofta omkring 300 V eller lägre på jordningssystemet vid ett korrekt genomfört belastningstest. Följ alltid aggregattillverkarens egen testmetod om ett särskilt gränsvärde anges.

Visar mätningen för hög jordspänning kan jordningen behöva kompletteras med fler jordspett, bättre placering eller jordförbättring vid svåra markförhållanden.

Se vår guide för test av jordning för en mer detaljerad genomgång.

Tekniska uppgifter

Viktigt att tänka på

Jordspettet är bara en del av jordningssystemet. Använd rätt antal spett, placera dem i så bra mark som möjligt och använd kabel och anslutningar avsedda för elstängsel.

Dimensionera först jordningen efter aggregatet och kontrollera sedan resultatet genom att mäta.
