Grindöppningar till elstängsel

Hos LG Produkter AB hittar du grindöppningar och grindtillbehör för elstängsel, hagar och betesmarker. Sortimentet omfattar grindhandtag, grindisolatorer och grindankare, fjädergrindar, elastiska repgrindar, rullegrindar, genomfartsgrindar samt anslutningstillbehör för olika ledarmaterial.

En välplanerad grindöppning ska vara enkel att använda samtidigt som den elektriska förbindelsen och den mekaniska infästningen är rätt uppbyggda. Vilken lösning som passar bäst beror bland annat på grindöppningens bredd, hur ofta passagen används, djurslag och om du använder eltråd, elrep eller elband.

Välj grindlösning efter öppningens bredd, ledarmaterial, monteringspunkt, mekanisk belastning, önskad funktion och hur stängslets elektriska matning ska fortsätta förbi grinden.

Många grindhandtag, grindisolatorer, grindankare och kompletta grindlösningar finns i eget lager för snabb leverans.

Hur väljer jag rätt grindöppning till elstängslet?

Börja med att bestämma hur passagen ska användas.

Kontrollera framför allt:
• grindöppningens bredd
• om passagen används av personer, djur, fordon eller maskiner
• hur ofta grinden öppnas och stängs
• vilket ledarmaterial som används i stängslet
• vilket djurslag hagen är avsedd för
• vilken typ av stolpe grinden ska monteras på
• om grindledaren ska vara spänningssatt eller spänningslös när grinden är öppen
• hur den elektriska förbindelsen ska fortsätta till stängslet på andra sidan öppningen
• vilka grindisolatorer, grindankare och anslutningar som behövs
• hur stor mekanisk belastning infästningarna ska tåla

En enkel grind med handtag och eltråd passar inte automatiskt samma användning som en fjädergrind, elastisk repgrind eller genomfartsgrind.

Vad består en grindöppning till elstängsel av?

En enkel grindöppning kan bestå av:
• grindhandtag
• grindisolator eller grindankare
• eltråd, elrep, elband eller annan kompatibel grindledare
• anslutningsklämmor eller bandfästen
• isolatorer som avslutar eller styr stängslets ledare
• dubbelisolerad matarkabel under grindöppningen

Exakt uppbyggnad beror på vilken grindtyp och vilket stängselsystem som används.

Det är viktigt att skilja på den öppningsbara grinddelen och den elektriska matningen vidare genom stängslet. Grindöppningen ska planeras så att stängslet på andra sidan passagen inte blir beroende av att själva grinden är stängd.

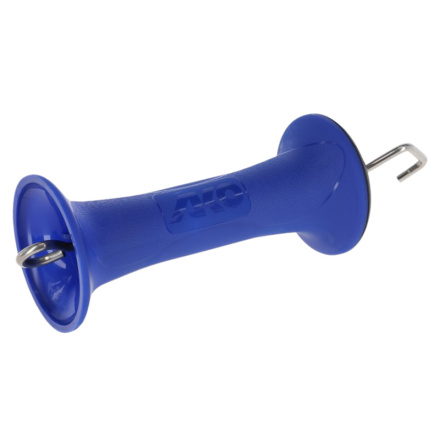

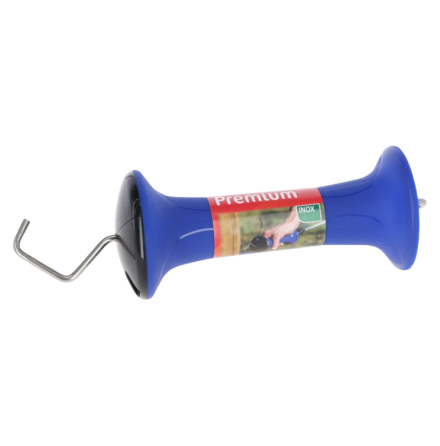

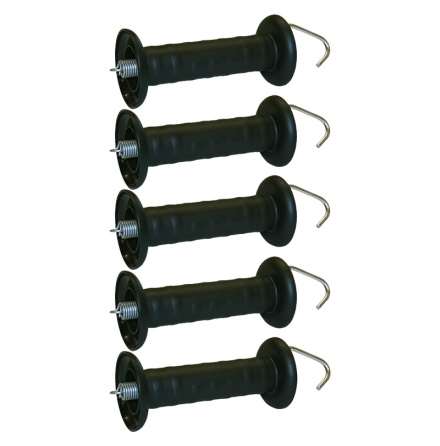

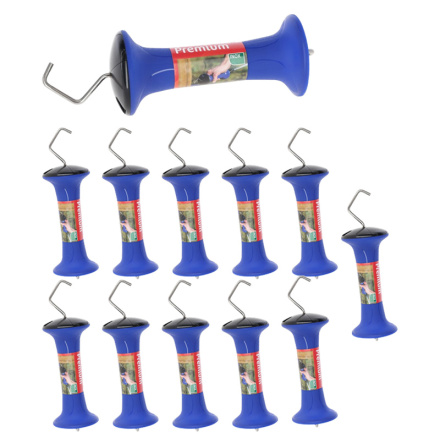

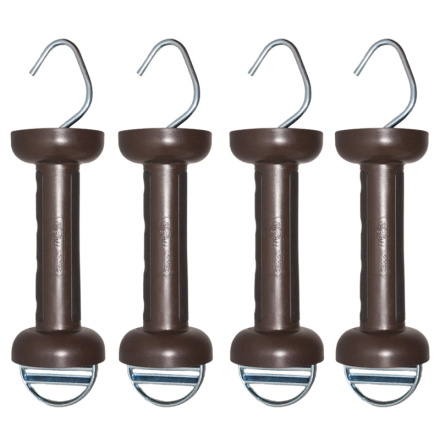

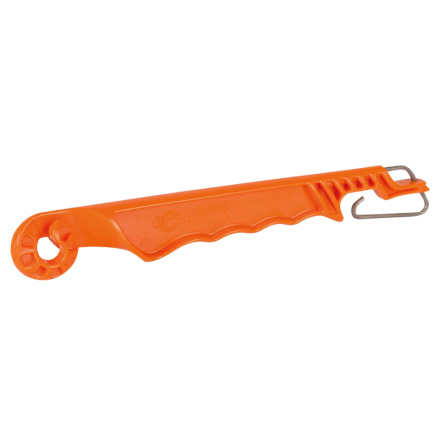

Grindhandtag för elstängsel

I underkategorin Grindhandtag finns grindhandtag från bland annat AKO, Gallagher, Kerbl och Swedguard i flera olika konstruktioner.

Vanliga utföranden är:
• grindhandtag med dragfjäder
• modeller med utdragningsstopp
• extra kraftiga grindhandtag
• modeller med kompressionsfjäder
• grindhandtag med rostfria metalldelar
• modeller med större eller mjukare greppyta

Ett utdragningsstopp kan minska risken att en dragfjäder översträcks när handtaget dras ut långt.

På modeller med kompressionsfjäder arbetar fjädern genom att komprimeras i stället för att dras ut. Det kan vara ett alternativ där handtaget används ofta och utsätts för större belastning.

Välj grindhandtag efter hur ofta grinden används, belastning, material, grepp och vilket grind- eller ledarsystem handtaget ska kombineras med.

Grindisolator och grindankare

I underkategorin Grindisolator hittar du grindisolatorer och grindankare för olika typer av grindöppningar.

Grindankaret fungerar som fäst- och anslutningspunkt för grindhandtaget.

Det finns bland annat:
• enkla grindankare

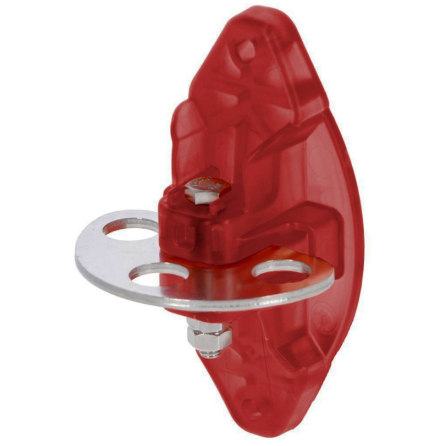

• 2-vägs och 3-vägs grindankare
• rostfria modeller
• elförzinkade modeller
• grindankare för elband
• grindisolatorer med låsning för bredare band

3-vägsmodeller ger flera anslutningspunkter vid samma stolpe och kan därför användas när flera grindanslutningar behöver samlas på samma plats.

Ett grindankare ska däremot inte automatiskt användas som slutinfästning för en hårt spänd stängseltråd. Där tråden utsätts för hög mekanisk dragbelastning behöver stängslet avslutas med en isolator eller infästning som är dimensionerad för belastningen.

Grindankaret kan sedan anslutas elektriskt till stängslet med en lämplig överkoppling.

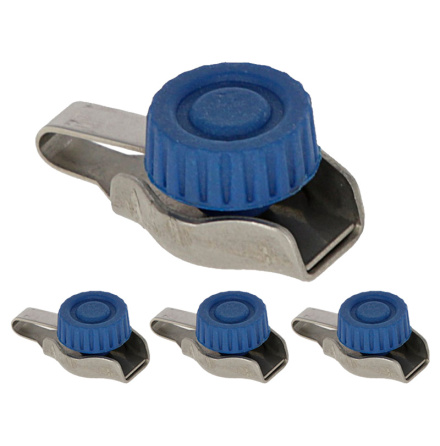

Anslutningstillbehör till grindhandtag

I Anslutningstillbehör Grindhandtag finns komponenter för att ansluta grindhandtag till exempelvis elrep och andra delar av grindöppningen.

Sortimentet omfattar bland annat:
• anslutningsklämmor för elrep
• klämmor för anslutning till grindankare
• grindhandtagshängare
• modellanpassade anslutningsdelar

Rätt anslutning är viktig både mekaniskt och elektriskt.

En provisorisk anslutning där metallledarna inte får ordentlig kontakt kan bidra till ett högre övergångsmotstånd och sämre elektrisk överföring.

Kontrollera därför alltid att anslutningstillbehöret passar ledarmaterialets typ och dimension samt grindhandtaget eller grindankaret som används.

Elastisk repgrind & elastiskt elrep

I Elastisk Repgrind & Elastiskt Elrep finns kompletta elastiska grindar och elastiskt elrep för egna grindlösningar.

En elastisk repgrind kombinerar ett grindhandtag med ett elastiskt elektriskt rep. Repet sträcks över öppningen när grinden stängs och drar ihop sig när den öppnas.

Det finns modeller för olika öppningsbredder, bland annat cirka:
• 3–6 meter
• 4,5–9 meter

Exakt längd beror på modell.

Elastiska repgrindar kan vara särskilt användbara när:
• grindöppningen används ofta
• du vill undvika en lös ledare på marken
• öppningen behöver vara flexibel
• grinden används i en hästhage eller beteshage där modellen är avsedd för djurslaget

Det finns även elastiskt elrep separat på rulle för egna grindlösningar och reparationer.

Kontrollera alltid maximal rekommenderad grindbredd och vilka komponenter som ingår i ett komplett paket.

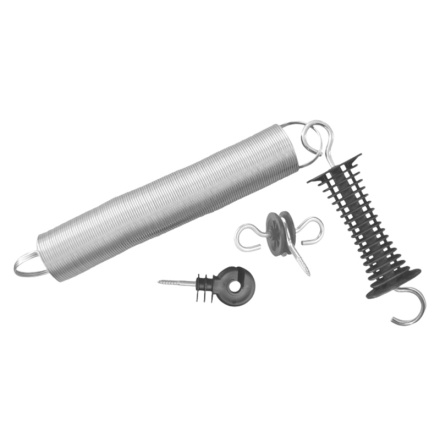

Fjädergrind till elstängsel

Under Fjädergrind Komplett finns kompletta grindlösningar med grindhandtag och fjäder.

Beroende på modell ingår exempelvis:
• grindhandtag
• grindfjäder
• grindankare
• ringisolator eller annan kompatibel infästning

Flera modeller är avsedda för grindöppningar på ungefär 4,5–5 meter, men maximal längd ska alltid kontrolleras på den aktuella produkten.

Det finns modeller med både smalare och grövre fjäder.

En fjädergrind är framför allt en enkel lösning för exempelvis nöt- och beteshagar där en öppningsbar elektrisk passage behövs.

Fjädergrind och hästar

För hästhagar bör modellens djurrekommendation kontrolleras särskilt.

Öppna metallfjädrar, framför allt grövre fjädergrindar, rekommenderas generellt inte till hästar eftersom hästen kan riskera att fastna eller trassla in sig i fjädern.

Till häst kan en elastisk repgrind eller kompatibel rullegrind vara ett bättre alternativ beroende på hagens konstruktion.

Rullegrind för elstängsel

I underkategorin Rullegrind finns grindlösningar där elrepet automatiskt rullas in när grinden öppnas.

Det gör att repet inte behöver ligga löst på marken när passagen används.

En rullegrind kan vara särskilt praktisk:
• vid grindar som öppnas ofta
• i hästhagar
• där du vill hålla grindlinan samlad när grinden är öppen
• där en lös grindlina på marken är opraktisk

Den aktuella Flexigate-modellen monteras på trästolpe och använder en fjädermekanism för automatisk upprullning.

Kontrollera alltid maximal grindbredd, monteringssätt och hur den elektriska anslutningen ska göras. Anslutningskabel kan behöva köpas separat beroende på modell.

Elgrind och genomfartsgrind för fordon

I Elgrind Electro Gate finns grindlösningar för passager där fordon eller maskiner behöver kunna ta sig genom ett elstängsel.

Electro Gate använder flexibla grindstavar som viker undan när ett fordon passerar och därefter återgår mot sitt ursprungliga läge.

Den typen av genomfartsgrind kan vara relevant vid:
• infarter till betesmarker
• gårdspassager
• återkommande traktorkörning
• passager för andra lantbruksmaskiner

Det skiljer sig från en traditionell grind med grindhandtag, eftersom föraren inte behöver hantera ett vanligt handtag vid varje passage.

Kontrollera alltid öppningsbredd, monteringsanvisning, elektrisk anslutning och vilken typ av trafik modellen är avsedd för.

Vilken grindlösning ska jag välja?

Som generell vägledning:

Grindhandtag med tråd, rep eller band
• enkel och flexibel lösning
• passar många vanliga hagöppningar
• lätt att anpassa efter befintligt ledarmaterial

Elastisk repgrind
• flexibel öppning
• finns för flera bredder
• kan vara lämplig för häst beroende på modell
• drar ihop sig när den öppnas

Fjädergrind
• enkel komplett lösning
• finns i flera fjäderutföranden
• passar framför allt många nöt- och beteshagar
• grov öppen fjäder bör normalt undvikas till häst

Rullegrind
• repet rullas in när grinden öppnas
• minskar mängden lös grindlina
• praktisk vid frekvent användning
• kan passa bra i hästhage beroende på modell

Genomfartsgrind / Electro Gate
• avsedd för fordons- och maskinpassage
• kräver inte traditionell manuell öppning vid varje passage
• används där fordon passerar ofta

Eltråd, elrep eller elband i grindöppningen?

Grindlösningen behöver passa stängslets ledarmaterial.

Eltråd kräver komponenter som passar den aktuella tråddiametern och monteringen.

Elrep behöver grindhandtag, grindankare och eventuella anslutningsklämmor som passar repets diameter.

Elband kräver bredare fästen och grindisolatorer som håller bandet på rätt sätt utan att klämma eller vika det olämpligt.

Det finns särskilda grindankare och grindisolatorer för bredare elband.

Välj därför aldrig grindkomponent enbart efter utseende. Kontrollera kompatibiliteten med ledarmaterial, dimension och stolptyp.

Hur ska elen ledas förbi grindöppningen?

En viktig del av grindkonstruktionen är att se till att stängslet på andra sidan grinden får en pålitlig elektrisk matning.

Under grindöppningen bör en dubbelisolerad matarkabel användas för att föra elen vidare mellan stängslets båda sidor.

Kabeln gör att nästa del av stängslet inte blir beroende av den öppningsbara grindledaren för sin strömförsörjning.

Det är särskilt viktigt vid grindar som öppnas ofta.

Vid nedgrävning bör matarkabeln läggas i skyddsrör. Där fordon passerar över kabeln bör den enligt LG Produkters elstängselguide förläggas minst 30 cm djupt.

Följ alltid produktens och installationens anvisningar vid förläggning av kabeln.

Ska grinden vara strömförande när den är öppen?

Det går att bygga grindlösningen på olika sätt.

Om själva grindledaren endast är elektriskt ansluten från ena sidan kan den bli spänningslös när grindhandtaget kopplas loss.

Om grindledaren ansluts på ett annat sätt kan den fortsatt vara elektrifierad när grinden är öppen.

Vilken lösning som är lämplig beror på grindtyp och hur stängslet används.

Planera därför den elektriska anslutningen medvetet och använd dubbelisolerad matarkabel under öppningen för matningen vidare till resten av stängslet.

Grindankare är inte samma sak som ändisolator

Det här är en viktig skillnad vid permanenta och hårt spända stängsel.

Ett grindankare är framför allt en anslutningspunkt för grindhandtaget.

Det ska inte automatiskt bära hela dragbelastningen från en hårt spänd stängseltråd.

Vid en sådan konstruktion bör stängseltråden avslutas med en lämplig hörn- eller ändisolator som är dimensionerad för belastningen.

Grindankaret monteras sedan som en separat anslutningspunkt och kopplas elektriskt till stängslet.

Grindöppning för häst

Till hästhage bör grindöppningen vara tydlig och anpassad så att onödigt lösa eller intrasslingsbenägna delar undviks.

Beroende på konstruktion kan exempelvis:
• elastisk repgrind
• rullegrind
• vanligt grindhandtag med kompatibelt elrep eller elband

vara alternativ.

Öppen grov fjädergrind rekommenderas normalt inte till hästar.

Välj även grindbredd och monteringshöjd utifrån hästens storlek och hur passagen ska användas.

Grindöppning för nöt, får och getter

För nöt, får och getter finns flera grindlösningar beroende på användningsområde.

Ett vanligt grindhandtag kan fungera bra vid enkla passager, medan fjädergrind eller elastisk grind kan vara praktiska vid bredare eller ofta använda öppningar.

Ta hänsyn till:
• djurslag
• antal ledare
• ledarhöjd
• grindbredd
• hur ofta grinden används
• mekanisk belastning
• hur den elektriska matningen fortsätter genom stängselsystemet

Montering av grindöppning – vad ska jag kontrollera?

Innan grindöppningen tas i bruk bör du kontrollera:
• att stolpar och infästningar är stabila
• att rätt isolatorer används
• att grindankare sitter stadigt
• att grindhandtaget passar anslutningen
• att ledarmaterialet har rätt längd
• att inga lösa delar hamnar där djur kan fastna
• att matarkabeln under grinden är korrekt installerad
• att anslutningar ger god elektrisk kontakt
• att grinden kan öppnas och stängas utan att andra delar av stängslet lossnar
• att stängslet på båda sidor om grinden har avsedd spänning

Kontrollera gärna elstängslet med en stängseltestare efter installationen.

FAQ - Vanliga frågor om grindöppningar till elstängsel

Vilken grind till elstängsel ska jag välja?

Välj efter grindbredd, djurslag, ledarmaterial, användningsfrekvens och vilka som ska passera genom grinden.

Ett vanligt grindhandtag räcker för många öppningar, medan elastisk repgrind, fjädergrind, rullegrind eller genomfartsgrind passar andra behov.

Vad är ett grindankare?

Ett grindankare är en fäst- och anslutningspunkt för grindhandtaget.

Det finns modeller med en eller flera anslutningar samt utföranden för bland annat eltråd, elrep och elband.

Kan grindankaret användas som ändisolator?

Inte automatiskt.

Vid hårt spänd stängseltråd bör stängslet avslutas med en isolator eller infästning som är dimensionerad för den mekaniska belastningen.

Behövs matarkabel under grinden?

Ja. Under grindöppningen ska dubbelisolerad matarkabel användas för att säkra matningen vidare i stängslet.

Då blir stängslets fortsatta matning inte beroende av att den öppningsbara grinddelen är stängd.

Vilken grind passar häst?

Det beror på hagens konstruktion.

Elastisk repgrind, rullegrind eller grindhandtag med kompatibelt elrep eller elband kan vara alternativ. Grov öppen fjädergrind rekommenderas normalt inte till hästar.

Vad är skillnaden mellan fjädergrind och elastisk repgrind?

En fjädergrind använder en metallfjäder som grindledare.

En elastisk repgrind använder i stället ett elastiskt elektriskt rep som sträcks över öppningen.

Vad är en rullegrind?

En rullegrind använder en mekanism som rullar in grindlinan när grinden öppnas.

Det gör att repet inte behöver ligga löst på marken.

Kan grindhandtag användas med elrep?

Ja, om grindhandtaget och anslutningsdelarna är avsedda för den aktuella repdiametern.

Det finns särskilda anslutningsklämmor för att förbinda elrep med grindhandtag och grindankare.

Kan grindhandtag användas med elband?

Ja, med komponenter som är avsedda för bandets bredd.

För bredare elband finns särskilda bandfästen, grindisolatorer och grindankare.

Vad är en Electro Gate?

Electro Gate är en genomfartsgrind där flexibla grindstavar viker undan när ett fordon passerar och därefter återgår mot sitt stängda läge.

Den används vid passager där fordon eller lantbruksmaskiner behöver ta sig genom elstängslet ofta.

Relaterade kategorier

• Elstängsel & stängselmaterial – hela sortimentet av produkter och tillbehör för elektriska stängsel och inhägnader.
• Stängseltråd, eltråd, elrep & elband – ledarmaterial för permanenta och flyttbara elstängsel.
• Isolatorer för elstängsel – isolatorer för olika stolpar, ledarmaterial och monteringspunkter.
• Stängselstolpar – trä-, plast-, glasfiber- och metallstolpar för olika stängsellösningar.
• Matarkabel / Matarledning för elstängsel – dubbelisolerad kabel för elektriska anslutningar och matning under grindöppningar.
• Elstängseltestare – testutrustning för kontroll av stängselspänning och felsökning efter installation.

Sammanfattning – välj rätt grindöppning till elstängslet

Välj grindöppning efter bredd, djurslag, ledarmaterial, användningsfrekvens och vilken typ av passage som behövs.

Ett vanligt grindhandtag med grindisolator eller grindankare passar många hagöppningar. Elastiska repgrindar och rullegrindar är praktiska när grindlinan ska kunna dras undan på ett kontrollerat sätt, medan fjädergrindar ger en enkel lösning för många nöt- och beteshagar. För återkommande fordons- och maskinpassage finns genomfartsgrindar som Electro Gate.

Planera även den elektriska matningen under grinden. Dubbelisolerad matarkabel gör att stängslet på andra sidan öppningen kan fortsätta få ström oberoende av den öppningsbara grinddelen.

Hos LG Produkter AB hittar du grindhandtag, grindisolatorer, grindankare, anslutningstillbehör och kompletta grindlösningar från bland annat AKO, Gallagher, Kerbl och Swedguard. Många produkter finns i eget lager för snabb leverans.

Kontrollera alltid grindbredd, ledarmaterial, mekanisk belastning, anslutningar, monteringssätt och produktens djurrekommendation innan du väljer grindlösning.
